Met een FTP-kabel leg je een bekabeld netwerk aan. Dit gebeurt tussen bijvoorbeeld een router en laptop, smart-tv of PlayStation. Om deze verbinding tot stand te krijgen, moet je de kabel afmonteren. In dit artikel lees je hoe je in 6 stappen een FTP-kabel afmonteert op een wandcontactdoos of connector.
Wat is een FTP-kabel?
Een Foiled Twisted Pair-kabel is een netwerkkabel die bestaat uit meerdere getwiste paren koperdraden die omhuld zijn door folie. Het folie zorgt ervoor dat het internetsignaal snel en stabiel is. De kans op storingen door invloeden van buitenaf is hierdoor minimaal. FTP-kabels worden veel gebruikt voor het aansluiten van apparaten, zoals computer, switches en routers.
FTP-kabels zijn te koop in categorieën Cat5e, Cat6, Cat6a en Cat7. Afhankelijk van de gewenste snelheid, kies je voor één van deze kabelcategorieën. Wil je hulp bij het kiezen van de juiste kabel? Lees dan dit artikel: Wat is het verschil tussen Cat5e, Cat6, Cat6a en Cat7?
Internetkabels kopen
Weet je welke kabels je nodig hebt? Kies dan hieronder direct jouw kabels.

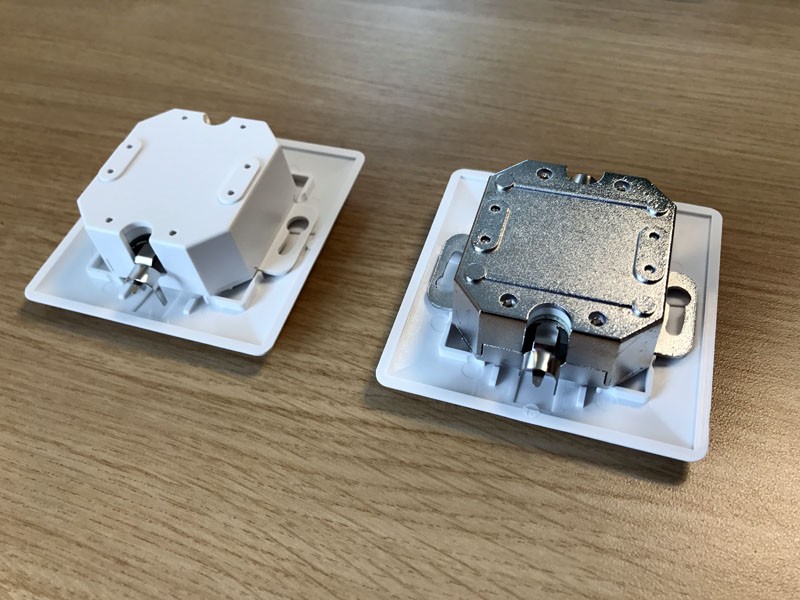

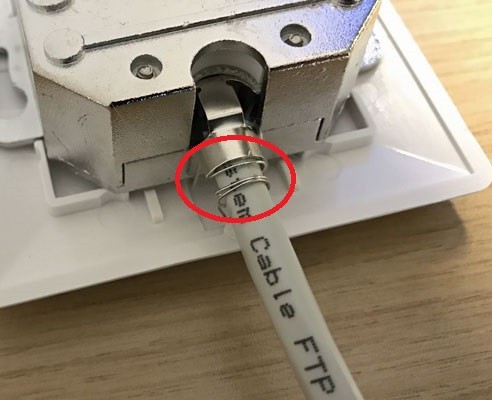

FTP-kabel aansluiten op een afgeschermde wandcontactdoos
Wil je een FTP-kabel aansluiten op een afgeschermde wandcontactdoos? Lees dan het artikel: Stap-voor-stap wandcontactdoos aansluiten.
Hieronder leggen we stap-voor-stap uit hoe je een afgeschermde connector op de FTP-kabel bevestigd.
Connector aansluiten op een FTP-kabel
Om de sterke eigenschappen van een (S)FTP-kabel te behouden, moet je ook shielded (afgeschermde) connectoren gebruiken. Check dus - voordat je aan de aansluiting begint - of je zowel afgeschermde kabels als connectoren gebruikt.
Dit heb je nodig
- Danicom Cat5, 6, 6a of 7 FTP-kabel
- één of meerdere shielded connectoren van dezelfde categorieaanduiding als de FTP-kabel
- een kabelstripper
- een krimptang

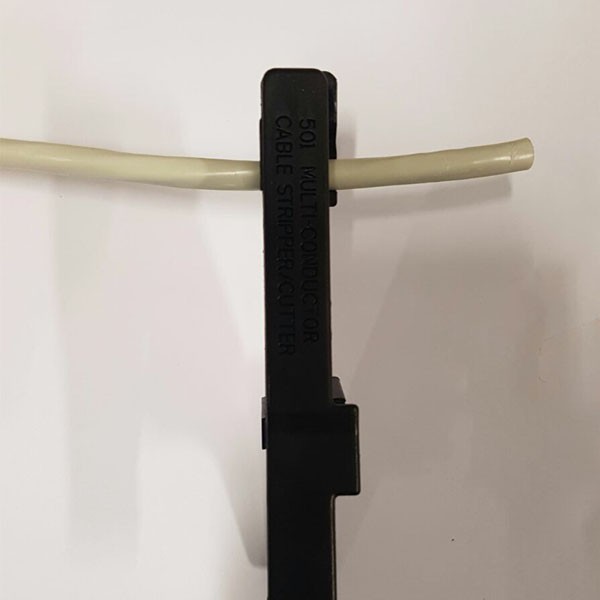

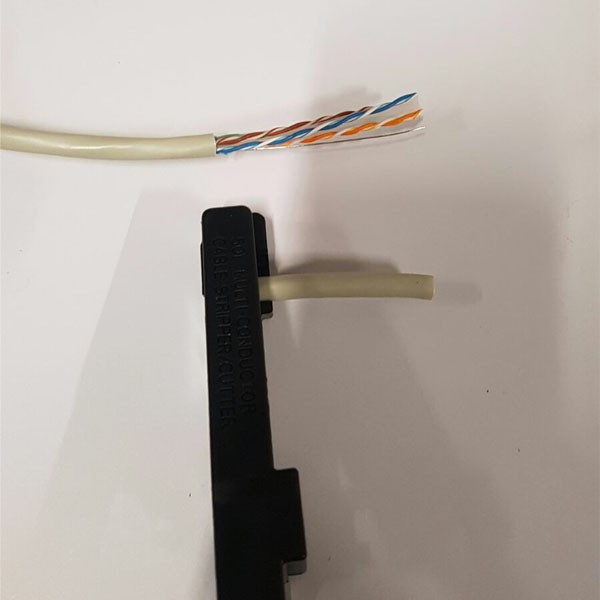

Stap 1 – Strip de kabel
Pak een {blog_kabelstripper} en strip circa 6 centimeter van de kabel.

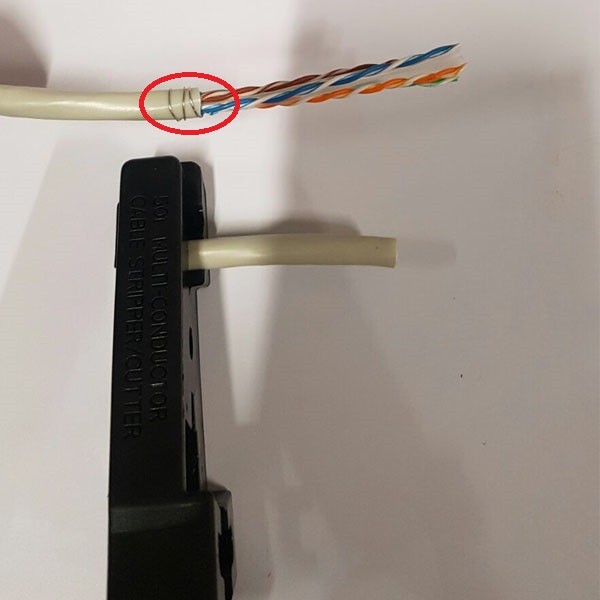

Stap 2 - Draai de metalen aardedraad rondom het uiteinde van de kabelmantel

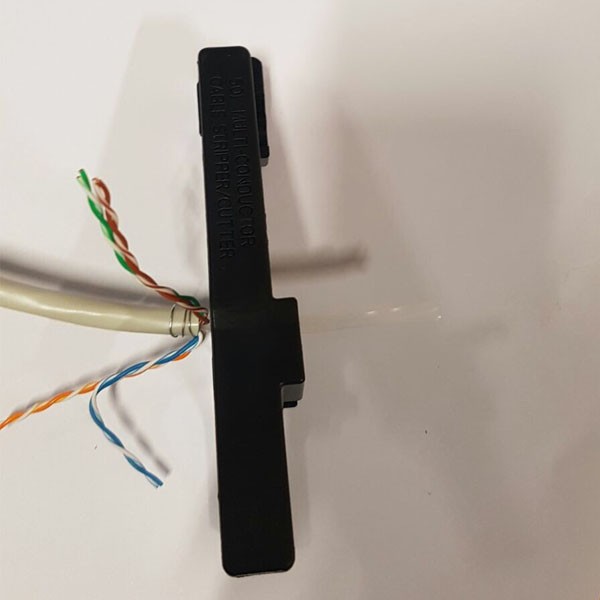

Stap 3 – Vouw de aderparen naar beneden om met behulp van de kabelstripper het "witte kruis" af te knippen

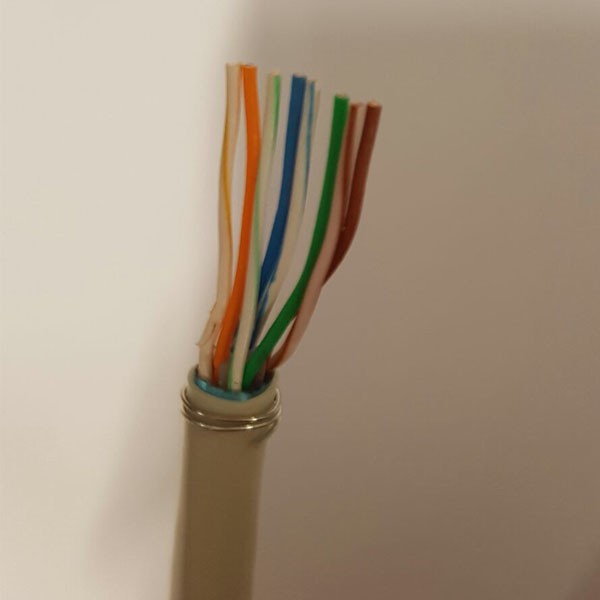

Stap 4 – Leg de aders op de juiste volgorde en knip ze recht af
Leg de aderparen op de juiste volgorde. Doe dit volgens de Europese B-norm.
1: Wit-Oranje
2: Oranje
3: Wit-Groen
4: Blauw
5: Blauw-Wit
6: Groen
7: Bruin-Wit
8: Bruin
Afwerken volgens de Europese B-norm
De Europese B-norm (EN 50173-1) geeft richtlijnen voor de installatie en het beheer van netwerken. Deze norm zorgt voor een hoog kwalitatief netwerk. Doordat alle apparaten in Europa volgens deze norm aangesloten zijn, weet je zeker dat de installatie veilig en goed gedaan is.

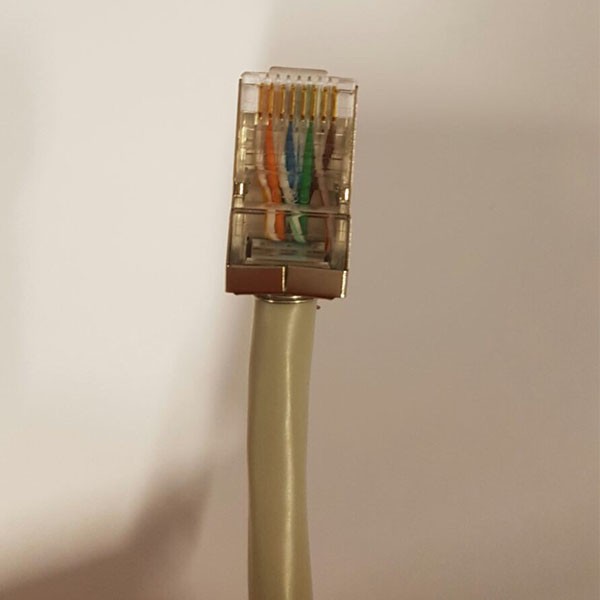

Stap 5 – Schuif de aderparen in de connector
Zet de connector op de aardeparen.

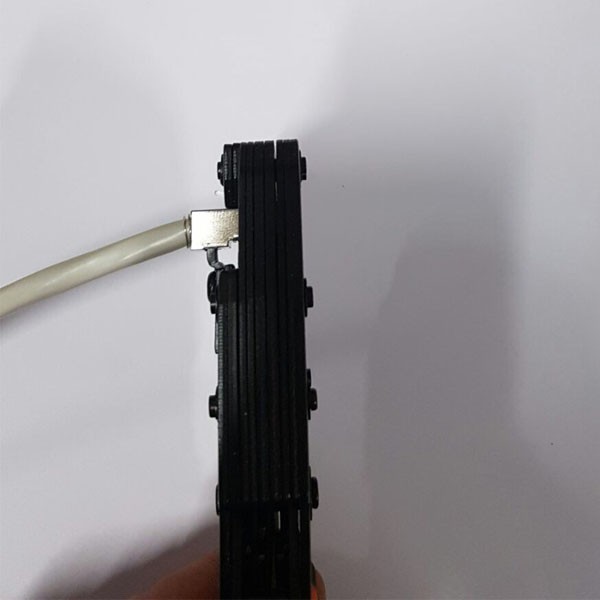

Stap 6 – Knijp de connector goed aan met een krimptang
Als de connector goed contact maakt met de aderparen, zet je de connector vast met de krimptang.
Je hebt nu een connector op een FTP-kabel gemonteerd.
